Jak uzemnit elektrický ohradník?

Zakoupili jste fencee elektrický ohradník a lámete si hlavu nad tím, jak ho uzemnit? Uzemnění elektrického ohradníku je jedním z klíčových procesů, na kterém závisí celková funkce zařízení. Doporučujeme mu proto věnovat zvýšenou pozornost.

Prvním krokem k perfektnímu uzemnění je kontrola všech potřebných komponentů elektrického ohradníku. Vybírat můžete z jednotlivých součástí ohradníku nebo z kompletních setů, které vám podstatně zjednoduší nákup. Pokud si zvolíte set, pak je potřeba zhodnotit, jestli obsažené komponenty a počty vyhovují vašim potřebám a případně si některé prvky doobjednat, např. počet sloupků nebo delší vodič. Stejně tak můžete zvlášť dokoupit třeba zkoušečku, a to buď diodovou nebo digitální.

K sestavení elektrického ohradníku budete potřebovat:

• fencee generátor – zdroj napětí impulsů
• sloupky nebo plastové izolátory pro vedení vodičů
• kvalitní vodič – lanko, páska, síť
• zemnící tyč s antikorozní úpravou – např. pozinkovaná

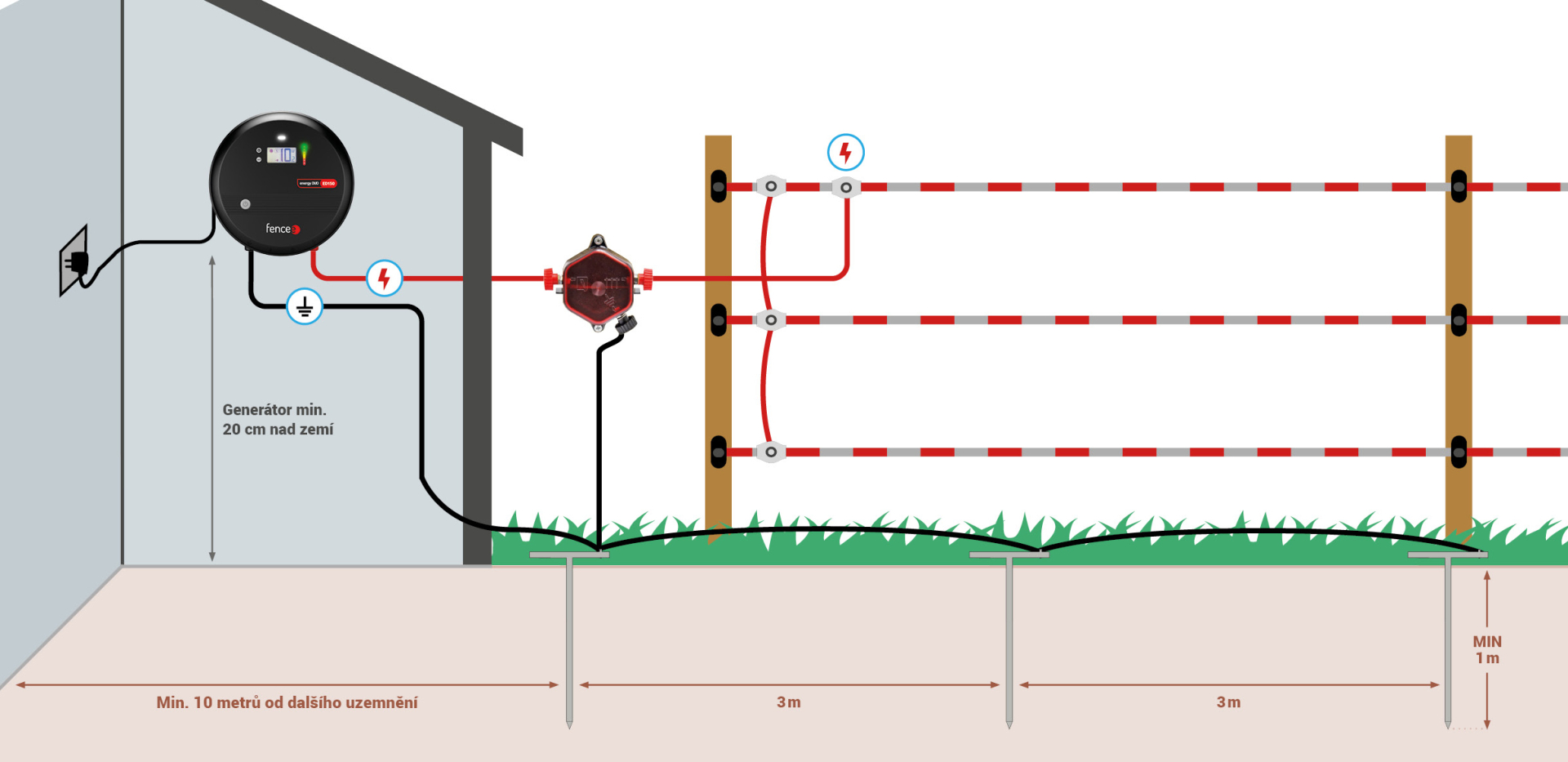

Dalším krokem je volba stanovišť, do kterých nainstalujete zemnící tyče s protikorozní ochranou. Při výběru místa pamatujte na pravidlo, že čím vlhčí stanoviště, tím vyšší vodivost. Nedoporučujeme proto písčitou ani kamenitou zeminu.

Zemnící tyče je nutné zatlouct minimálně 1 m hluboko. Výjimkou jsou pouze ohradníky napájené bateriovými zdroji nebo pracující s nízkým výkonem. U takových zdrojů musí být hloubka uzemnění alespoň 0,5 m.
Dle potřeby konkrétního generátoru nebo při nedostatečné funkčnosti ohradníku doporučujeme instalovat více zemnících tyčí. To platí také pro suché pozemky s nižší elektrickou vodivostí. Přídavné tyče rozmístěte ve vzdálenosti cca 3 m od sebe. Nezapomeňte, že zemnící tyče nesmí být rezavé – rez izoluje.

Dbejte také na to, aby mezi zemnící tyčí ohradníku a jiným uzemňovacím systémem (např. uzemnění domu, ochranným uzemněním napájecího systému nebo uzemněním hlásiče narušení), byla vzdálenost minimálně 10 m. Generátor nikdy nepřipojujte k jiným stávajícím zemněním, ani k zemnění jiného generátoru. Každý generátor musí mít své vlastní uzemnění.

Podstatou fungování ohradníku je vytvoření negativního pólu v zemi a plusového pólu v nadzemní části ve vodičích. To zajistí právě uzemnění. K impulsu a následném zkratu dochází při kontaktu vodiče a zvířete, které stojí na zemi. V zemi se vytvoří mínusový pól a v nadzemní části plusový.

Pro správné fungování elektrického ohradníku je nutné permanentně udržovat minimální hodnotu napětí. Napětí je především nosič impulsu a proto je potřeba zajistit jeho hodnotu alespoň 2 500–3 000 V.

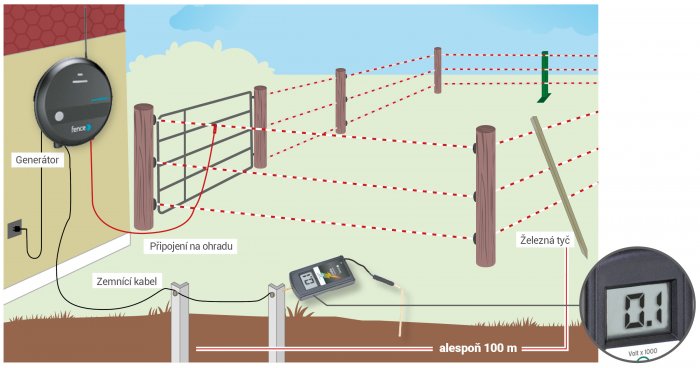

Jak zkontrolovat uzemnění elektrického ohradníku?

Zkontrolujte, zdali vaše uzemnění funguje tak jak má.

• Nejprve vypněte nebo odpojte zdroj elektrického ohradníku.
• Poté zkratujte ohradník opřením železné tyče na vodič ohrady přibližně 50 – 100 m od zdroje.
• V suché nebo písčité půdě zasuňte tyče až 30 cm do země.
• Zapněte zdroj pro elektrický ohradník.
• Zkontrolujte napětí ohradníku pomocí zkoušečky. Na zkoušečce musíte naměřit napětí nižší než 2 000 V kvůli zkratování ohrady.
• Pokud se tak nestane, opět vypněte zdroj a pokračujte ve zkratování ohradníku přidáním dalších železných tyčí.
• Až napětí klesne pod 2 000 V, jste připraveni otestovat systém uzemnění elektrického ohradníku.
• Pomocí zkoušečky změřte napětí na uzemňovací tyči, umístěné nejdále od zdroje a zasuňte zemnící sondu zkoušečky do země 1 m od poslední zemnící tyče.
• Ve vzdálenosti 1 m od zemnící tyče byste neměli ucítit nebo naměřit žádné napětí (maximálně 200 V).
• Pokud je naměřená hodnota nižší než 200 V, vaše zemnění je vyhovující. Získáváte tak maximální výkon z vašeho elektrického ohradníku.
• Jestliže je naměřená hodnota vyšší než 200 V, vaše zemnění potřebuje vylepšit, je nutno přidat další zemnící tyč nebo přesunout systém zemnění na vhodnější (vlhčí) místo.

Nejčastější problémy

• Ohradníku se dotýká vegetace (tráva, keře, stromy) > odstraňte, posekejte trávu.
• Vodič ohradníku se dotýká země > přerušené vedení – opravte pomocí spojek.
• Poškozené izolátory > vyměňte za nové izolátory.
• Zauzlovaný vodič > nikdy nedělejte uzly, vždy použijte spojky elektrického ohradníku.
• Zlepšete vodivost > propojte vodiče ohradníku každých 200 m, pomocí propojovacího kabelu.

Podívejte se na videonávod

Nápomocný vám bude i náš videonávod, který detailně popisuje celý proces instalace elektrického ohradníku včetně ukázky uzemnění.
