Jak zjistit kvalitu RF signálu v dané oblasti?

Celá problematika šíření RF signálu je velmi složitá a ovlivněná desítkami parametrů. Je důležité brát ohled na místní podmínky, hustotu porostu (remízky, husté křoviny, hustý les) a vzdálenost mezi zařízeními. Pokud předvídáte, že ve vaší oblasti bude kvůli porostu nebo kopcovitému terénu problém se šířením signálu, využijte našich externích antén. Instalujte je do co nejvyšších míst, aby se zlepšila přímá viditelnost. Čím méně překážek v cestě signálu, tím lépe.

Přečtěte si více o instalaci externích antén a o jejich správném používání v našem blogovém článku.

Zjištění přenosu RF signálu pomocí mapy.cz

Pro první a jednodušší variantu zjištění podmínek šíření signálu využijte portál mapy.cz. Tento výstup bude spíše orientační.

• V pravém dolním rohu mapy klikněte na tlačítko „Nástroje“ – „Měření vzdálenosti a plochy“.
• Zadejte do mapy bod nebo body umístění generátorů a bod umístění Gateway.
• Spojte vždy bod Gateway a generátoru, v případě více generátorů každý samostatně.
• V okně zobrazeném na pravém boku uvidíte výškový profil.
• Aby vám spojení našich RF zařízení fungovalo, neměli by profil spojnice bodů generátoru a Gateway protínat žádné další pahorky/překážky.

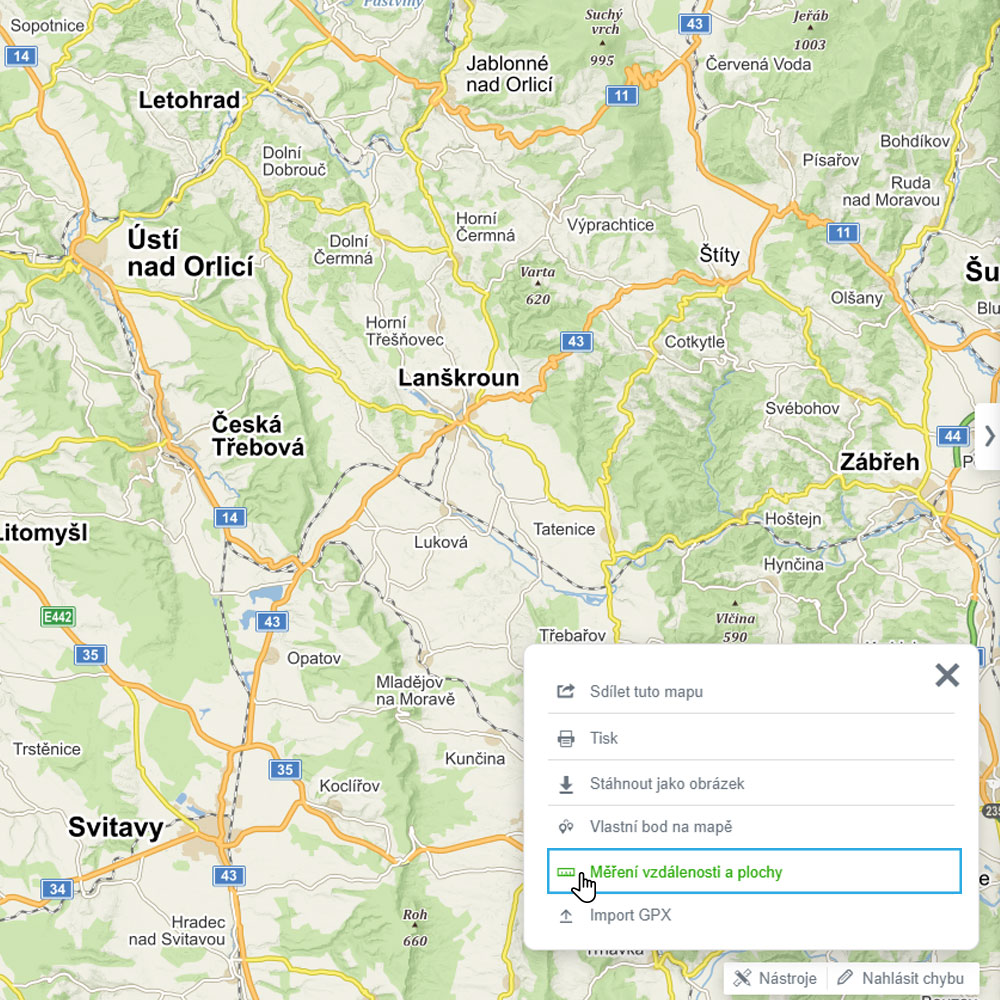

Nástroj pro měření vzdálenosti a plochy

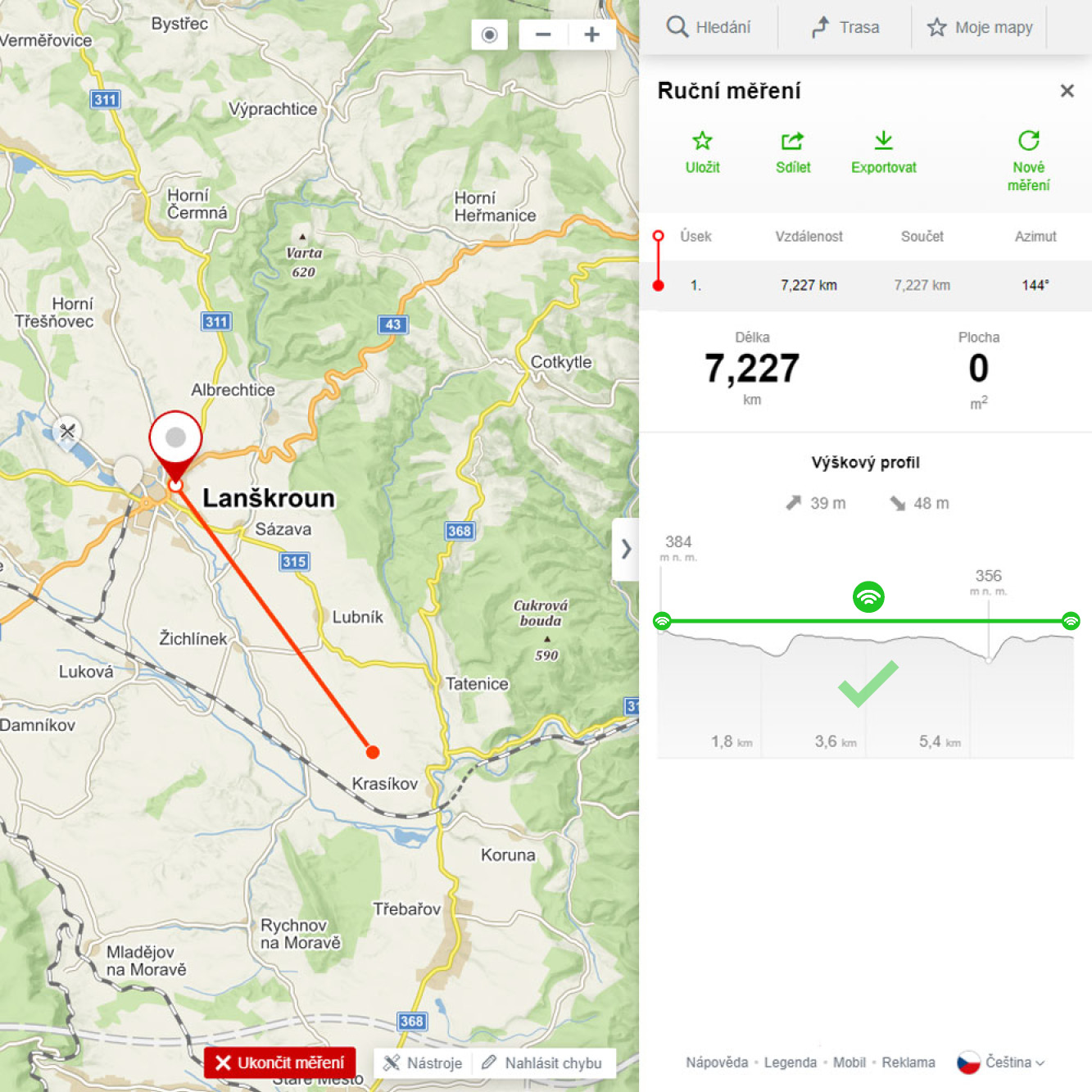

RF signál na velmi dobré úrovni

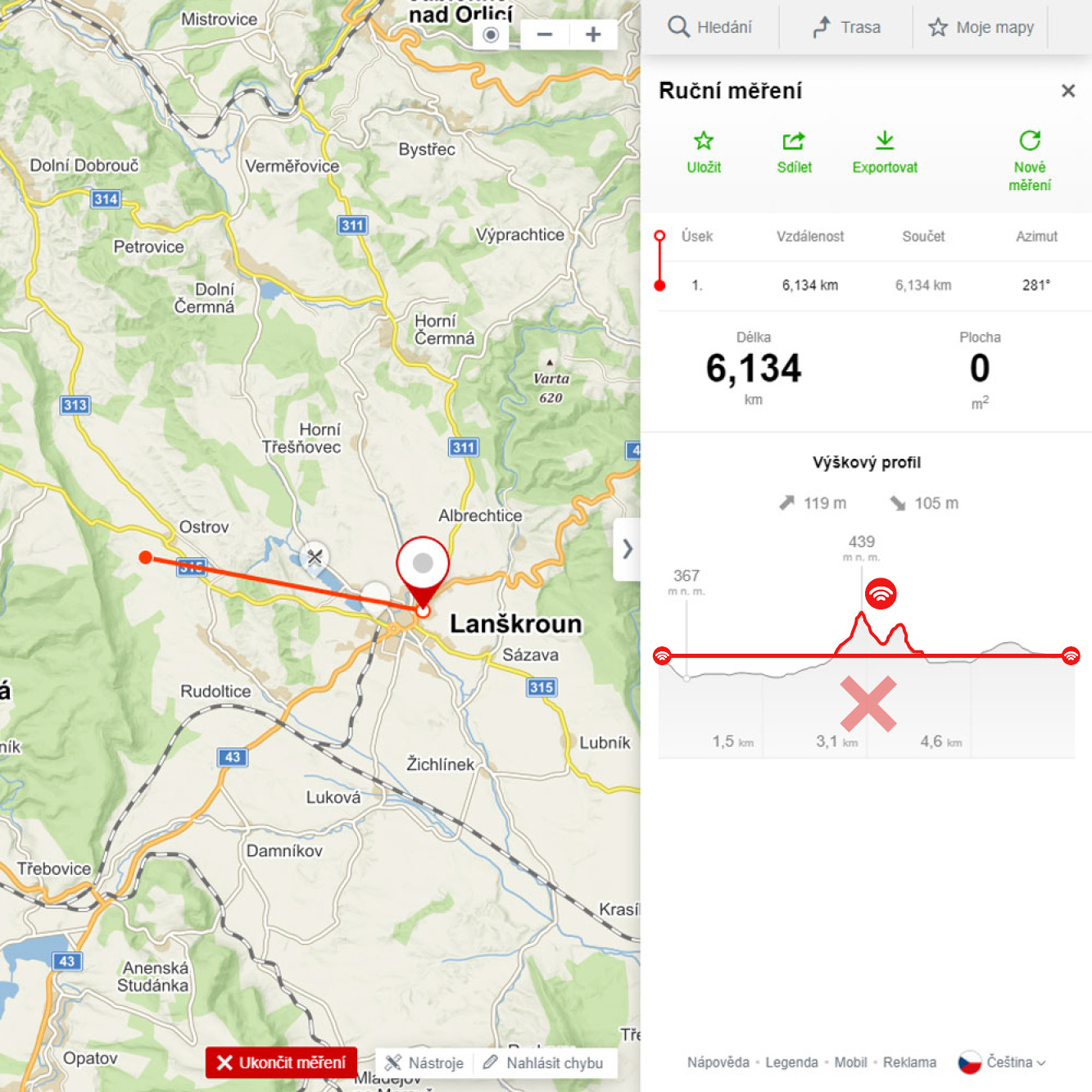

Překážky v cestě RF signálu



Zjištění přenosu RF signálu pomocí interního programu

V případě, že pro vás informace z portálu mapy.cz není zcela dostačující, kontaktujte naše technické oddělení. Pomocí interního programu, vám dokážeme přesněji zjistit, jestli se ve vaší oblasti bude šířit signál a jednotlivá zařízení mezi sebou budou komunikovat.

Pro tuto přesnější variantu si prosím připravte podklady (GPS souřadnice každého bodu), ještě před tím, než budete kontaktovat naše oddělení.

Kontakt pro zaslání podkladů - michal.tares@fencee.cz

• Klikněte na tlačítko „Trasa“.

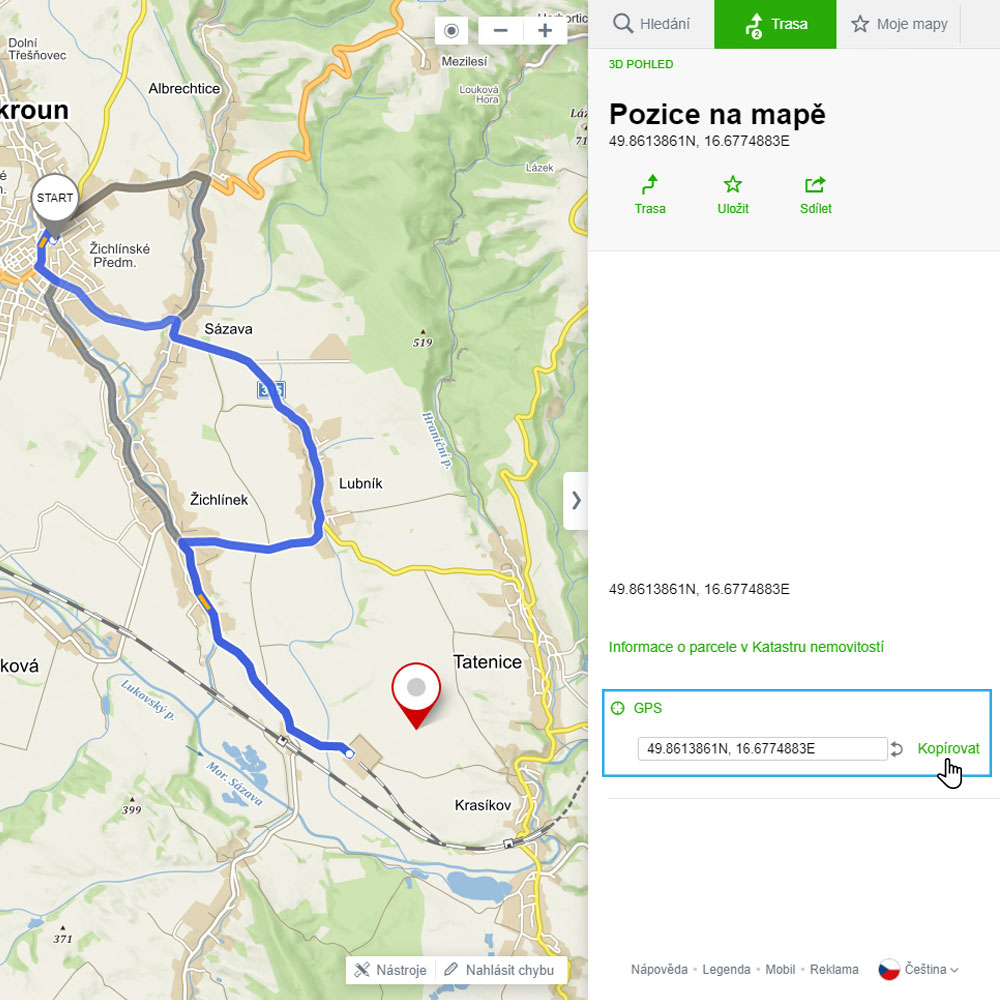

• Klikněte na daný bod a v panelu na pravé straně najdete GPS souřadnice.
• Zkopírujte si GPS souřadnice.
• Otevřete si Microsoft Excel a vložte do něj souřadnice podle příkladu níže.

Spojte vždy bod Gateway a generátoru, zkopírujte souřadnice



 Pošlete nám souřadnice na uvedený e-mail

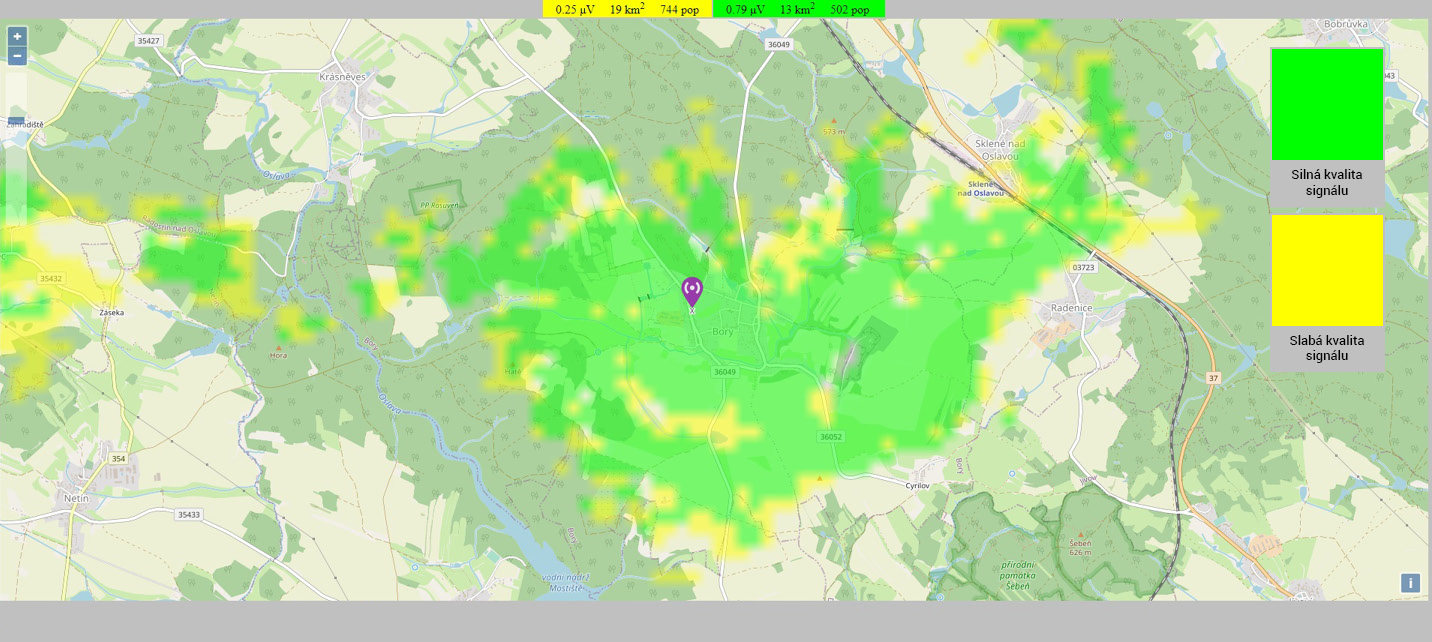

Výstup z našeho interního programu, dokáže přesněji určit kvalitu šíření signálu ve vaší oblasti



Na závěr dodáváme, že téměř každá instalace má řešení. V případě jakýchkoliv dalších dotazů nás neváhejte kontaktovat, rádi vám pomůžeme.
