Jak používat svorku pro měření kvality uzemnění a svorku s 50% výkonem?

Zelená nebo žlutá výstupní svorka na silných generátorech fencee energy DUO ED a chytrých RF generátorech energy DUO RF EDX může být velikým přínosem při chovu vašich zvířat. Pojďme si proto lépe popsat, jak tyto svorky správně připojovat a jaké přinášejí výhody pro vaše ohrady.

Pomocí žluté svorky se sníženým výstupem můžete napájet druhou ohradu, ve které se pohybují menší zvířata, nebo ji lze připojit samostatně na spodní vodič ohrady z důvodu prorůstání vegetace.

Zatímco zelená svorka je užitečným pomocníkem při zjišťování kvality a měření uzemnění vaší elektrické ohrady.

Žlutá svorka se sníženým výstupem

Svorku se sníženým výstupem najdete na kombinovaných generátorech energy DUO ED a na chytrých generátorech energy DUO RF EDX. Žlutá svorka je připravena se sníženým výstupním výkonem přibližně na polovinu, díky tomu má hned dvě možnosti využití pro zapojení k elektrické ohradě. Každé zapojení má své specifické vlastnosti a je jen na vás jaké připojení zvolíte.

Připojení na druhou ohradu pro mladší nebo menší zvířata

Připojení elektrické ohrady na žlutou svorku je velmi praktické řešení, které ocení především chovatelé, kteří mají v ohradách mláďata a menší zvířata, jako jsou například poníci, hříbata, telata, jehňata a další. V takovém případě má chovatel v jedné ohradě připojené na svorku s plným výkonem dospělá zvířata, zatímco v druhé ohradě zapojené na svorku sníženého výstupu může mít mladší nebo menší zvířata, pro které je poloviční impuls naprosto dostatečný. Pomocí žluté svorky tak můžete jedním generátorem napájet více ohrad, které budou mít rozdílné hodnoty napětí. Například jednu velkou ohradu pro krávy a druhý menší výběh pro koně.


Ukázka připojení elektrické ohrady samostatně na žlutou svorku se sníženým výkonem.

Připojení samostatně na spodní vodič ohrady

Druhou možností využití žluté svorky se sníženým výkonem je připojení na spodní vodič ohrady, kde se předpokládá růst vysoké trávy. Takové připojení ocení uživatelé, kteří nechtějí, aby byl výkon generátoru ovlivněn vysokou trávou, která způsobuje při dotyku s vodiči ztráty a „svádí“ napětí do země.

Připojením spodního vodiče na žlutou svorku se těmto ztrátám napětí vyhnete. Výkon generátoru nebude nijak ovlivněn. Na ostatních vodičích připojených standardně na červenou svorku s plným napětím, bude naměřen plný výkon.


Názorné připojení spodního vodiče na žlutou svorku se sníženým výkonem, kde lze očekávat prorůstání trávou.

Náš tip: Naše výkonné generátory energy DUO na svém displeji zřetelně zobrazují stav zatížení elektrické ohrady. Rychle a snadno tak zjistíte, v jakém stavu je vaše ohrada a zda už je tráva natolik vysoká, že potřebuje posekat. Generátor na svém LCD displeji zobrazuje pět stavů, které indikují výšku porostu.


Zobrazení naměřených hodnot zatížení ohrady na LCD displeji fencee generátorů energy DUO ED a energy DUO RF EDX.

Hodnoty zatížení elektrické ohrady zobrazované na LCD displeji:

  • > 1000 ohm krátká ohrada s minimem porostu
  • 1000 ohm střední ohrada mírně prorostlá
  • 500 ohm delší ohrada mírně prorostlá
  • 300 ohm delší ohrada středně zarostlá nebo mírně zarostlá po dešti
  • < 300 ohm hustě zarostlá ohrada s vysokými ztrátami napětí

Zelená svorka pro připojení kontrolního měření uzemnění

Novinkou u chytrých silných generátorů energy DUO RF EDX je svorka pro připojení kvality uzemnění. Pomocí této zelené svorky připojíte generátor na kontrolní zemnící tyč a velmi snadno zjistíte, zda je stávající uzemnění dostatečné, nebo je potřeba vzhledem k situaci uzemnění zlepšit přidáním zemnící tyče nebo jejím zvlhčením.

Pojďme se podívat na postup, jak správně připojit generátor na svorku kontrolního měření uzemnění. Pro správné měření je důležité instalovat kontrolní zemnící tyč. Ta by měla být umístěna minimálně 10 metrů od stávajícího uzemnění elektrického ohradníku. Čím dále bude kontrolní zemnící tyč, tím přesnější bude naměřená hodnota. Pro kontrolní měření použijte nekorodující zemnící tyč. Doporučujeme použít kulatou zemnící tyč s délkou 75 cm. Propojte ji vysokonapěťovým kabelem na zelenou svorku generátoru energy DUO RF EDX.

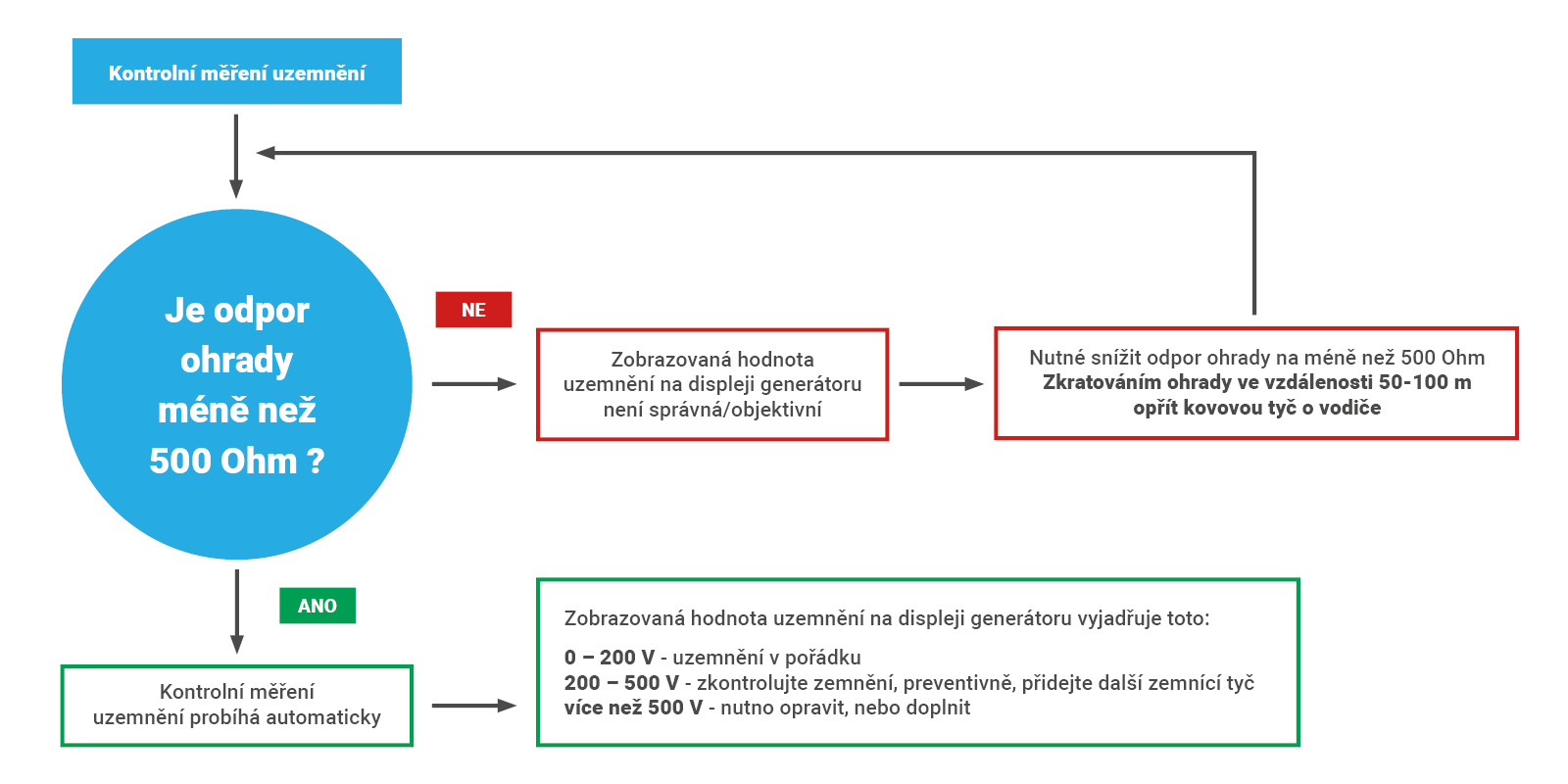

Po připojení zemnící tyče vyberte pomocí ovládacích tlačítek na generátoru obrazovku s kontrolním měřením uzemnění. Tu poznáte tak, že na displeji je zobrazena ikona uzemnění. Po zvolení obrazovky začne generátor na displeji zobrazovat naměřené hodnoty impedance na elektrické ohradě. Pro měření kontrolního uzemnění je potřeba, aby odpor ohrady byl menší než 500 Ohmů. Pokud máte odpor ohrady méně než 500 Ohmů, pak kontrolní měření funguje automaticky a na obrazovce kontrolního uzemnění se zobrazí rozdíl napětí, ten vyhodnotíte podle níže uvedené tabulky. Pokud je větší, musíte pro kontrolní měření ohradu ručně zkratovat, abyste dosáhli hodnoty pod 500 Ohmů.

Zkratování elektrické ohrady provedete opřením železné tyče na vodič ohrady ve vzdálenosti minimálně 50 m od generátoru. Zkratování docílíte také zatlučením zemnící tyče a následné propojení s vodičem ohrady. Až zkratováním ohrady dosáhnete hodnoty odporu pod 500 Ohmů, pak se vám na obrazovce kontrolního uzemnění zobrazí rozdíl napětí a ten vyhodnotíte podle následující tabulky.

Tabulka:

Hodnota kontroly uzemnění na displeji generátoru

Stav
0 – 0,20 kV vše v pořádku
0,20 – 0,50 kV zkontrolujte zemnění, preventivně přidejte další zemnící tyč
> 0,5 kV nutno opravit, nebo doplnit zemnící tyč

V případě, že displej generátoru u kontrolního měření uzemnění zobrazuje pouze pomlčku, indikuje stav, kdy na kontrolní svorku není připojena měřící elektroda nebo kdy není provedeno dostatečné zkratování vodiče elektrické ohrady.

Správně připojený generátor na měření kontrolního uzemnění vám usnadní práci a prakticky neustále vám měří hodnoty uzemnění. Nemusíte tedy chodit se zkoušečkou a proměřovat ohrady pomocí zkratování a zkoušečky. Od teď už hodnoty uzemnění vidíte vždy na první pohled. Naměřenou hodnotu měření uzemnění najdete také ve vašem chytrém telefonu v aplikaci fencee Cloud.

Caption
Aplikace fencee Cloud - zobrazení kontrolního měření uzemnění

Pokud se vám stále nedaří správně připojit generátor pro kontrolní měření nebo se chystáte připojovat druhou ohradu s mláďaty na svorku se sníženým výstupem a nejste si jisti správným postupem, kontaktujte nás. Naše technické oddělení vám se správným zapojením poradí.
